厚壁鋼管-無縫鋼管廠家_厚壁無縫鋼管_無縫鋼管_厚壁無縫管_厚壁管_山東無縫鋼管廠_生產切割加工

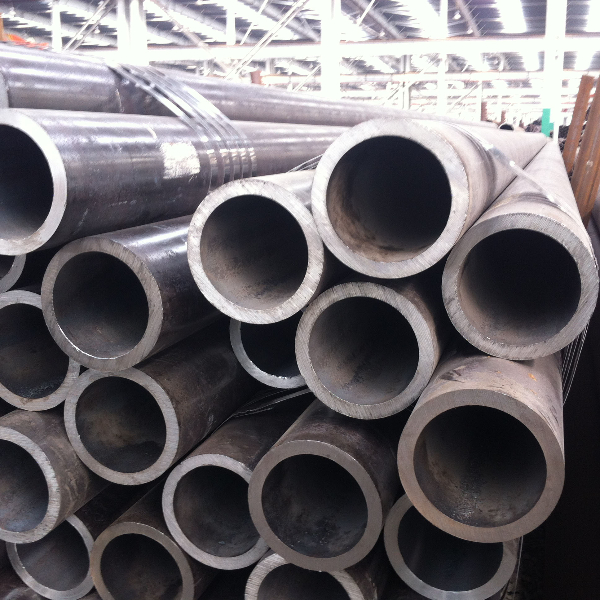

30crmo厚壁鋼管

30crmo鉻鉬合金鋼,這種鋼是我國合金鋼的一種,30是指含碳量.用它制造10.9S 8.8S的高強度螺栓.但使用前必須經過化驗,確認它的成分含量后,才可放心使用.中國牌號30CrMO相當于日本SCM430化學成分

30crmo厚壁鋼管熱處理：

第一次淬火加熱溫度（℃）：880；冷卻劑：水、油

第二次淬火加熱溫度（℃）：-

回火加熱溫度（℃）：540；冷卻劑：水、油

抗拉強度（σb/MPa）：≥930

屈服點（σs/MPa）：≥785

斷后伸長率（δ5/%）：≥12

斷面收縮率（ψ/%）：≥50

沖擊吸收功（Aku2/J）：≥63

布氏硬度（HBS100/3000）（退火或高溫回火狀態(tài)）≤229

30crmo厚壁鋼管調質回火處理

退火annealing No.1 "760±10℃退火，爐冷至400℃空冷。

HB220-230

正火normalize No.4 860±10℃正火，出爐空冷。

調質quenching+tempering No.5 840±10℃淬水或油（視產品型狀復雜程度），680-700度回火。 HB<217

調質quenching+tempering No.6 840±10℃淬油，再470度回火處理。 HRC41-45

調質quenching+tempering No.7 840±10℃淬油，再480度回火處理。 HRC35-45

調質quenching+tempering No.8 850℃淬油，再510度回火處理。 HRC38-42

調質quenching+tempering No.9 850℃淬油，再500度回火處理。 HRC40-43

調質quenching+tempering No.10 850℃淬油，再510℃回火處理。 HRC36-42

調質quenching+tempering No.11 850℃淬油，再560℃回火處理。 HRC32-36

調質quenching+tempering No.12 860℃淬油，再390度回火處理。 HRC48-52

30crmo厚壁鋼管主要特性

此鋼具有高的強度和韌性，淬透性較高，在油中臨界淬透直徑15～70mm；鋼的熱強度性也較好，在500℃以下具有足夠的高溫強度，但550℃時其強度顯著下降；當合金元素在下限時焊接相當好，但接近上限時焊接性中等，并在焊前需預熱到175℃以上；鋼的可切削性良好，冷變形時塑性中等；熱處理時在300～350℃的范圍有第一類回火脆性；有形成白點的傾向。

30crmo厚壁鋼管應用舉例

這種鋼通常是在調質狀態(tài)下使用，當含碳量為下限的鋼也可用作要求心部強度較高的滲碳鋼。在中型機械制造業(yè)中主要用于制造截面較大、在高應力條件下工作的調質零件，如軸、主軸以及受高負荷的操縱輪、螺栓、雙頭螺栓、齒輪等；在化工工業(yè)中用來制造焊接零件、板材與管材構成的焊接結構和在含有氮氫介質中工作的溫度不超過250℃的高壓導管；在汽輪機、鍋爐制造業(yè)中用于制造 450℃以下工作的緊固件、500℃以下受高壓的法蘭和螺母，尤其適于制造300大氣壓、400℃以下工作的導管。
